Дипломная (вкр): 9-этажный жилой дом по ул. Добролюбова

Проектируемый объект является отдельностоящим жилым домом и имеет прямугольную форму в плане с габаритными размерами по осям 15,225х20,88. Здание девятиэтажное с техэтажом и цокольным этажом.

В данном проекте применяется свайный фундамент. Приняты по расчету сваи С 100.35-9 по серии с. 1.011.1-10, вып.1. Для забивки свай в технологической карте принят копер навесной СП-860 на базе эксковатора Э-625Б.

Сваи представляют собой стержни, погруженные в грунт и передающие нагрузки от сооружения к грунту. Верхние части свай объединены монолитной железобетонной балкой - ростверком. Ростверк передает нагрузки от сооружения на сваи и обеспечивает их совместную работу. Сваи с ростверком составляют свайный фундамент.

Значительный объем использования такой конструкции в жилищном строительстве объясняется некоторыми его преимуществами по сравнению с другими видами фундаментов. К таким преимуществам относятся:

уменьшение на 15-20% стоимости работ «нулевого» цикла;

высокое качество проводимых работ в зимнее время в любом регионе страны;

уменьшение приблизительно в 2 раза уровня неравномерных и общих осадок зданий;

снижение на 70-80% транспортных операций;

сокращение терминов строительных работ;

высокая индустриальность конструкции, уменьшающая трудоемкость работ по конструированию снования в среднем на 20-25%.

Надо отметить, что для ряда грунтовых условий свайные фундаменты являются фактически единственным целесообразным решением, поскольку они обеспечивают малые величины и разницу осадки фундаментов, а это повышает надежность и долговечность возводимых на грунтах зданий и сооружений.

Номенклатура зданий и сооружений, строящихся на свайных фундаментах, обширна по своим характеристикам, а особенно - по величине нагрузок, передающихся на фундаменты. В этих условиях ограничиться какой-либо единой конструкцией - невозможно. Поэтому одной из особенностей развития свайного фундаментостроения в нашей стране является обилие различных конструктивных решений, эффективных в тех или иных условиях.

Они успешно применяют не только при сложных грунтовых условиях, но и при обычных грунтах, традиционно считающихся хорошим естественным основанием.

В последние годы в строительстве начали применять новые перспективные конструкции забивных и набивных типов. Наибольшее применение находят забивные железобетонные сваи.

Итак, существуют несколько разновидностей забивных типов. Среди них - железобетонные сплошного сечения, которые различаются по виду армирования. Сваи железобетонные сплошного сечения и были применены в данном дипломном проекте.

Еще один вид забивных - сваи с уширением ствола в нижнем конце. Их рекомендуется применять в тех случаях, когда на технически достижимой глубине под слоем слабых грунтов имеются напластования грунтов, заглубление в которые нижнего конца сваи обеспечивает достаточную несущую способность, но не позволяет в достаточной мере использовать прочность ствола призматической сваи.

Трубчатые и сваи-оболочки - находят все более широкое применение при строительстве зданий и сооружений на слабых грунтах большой толщи, в том числе возводимых в сейсмических районах, при больших вертикальных и выдергивающих, а также горизонтальных нагрузках.

В районах строительства с большой толщей слабых грунтов все чаще применяют составные сваи и сваи с уширением. Они, составляемые из отдельных элементов, соединяемых в процессе погружения, могут иметь длину 40 - - 50 м и более, при этом погружать их можно с помощью серийно выпускаемого оборудования.

Соединять элементы можно сваркой закладных деталей фланцевыми соединениями, а также специальными металлическими замками.

К преимуществам составных свай можно отнести:

возможность погружать их при помощи копров, полезная высота которых значительно меньше длины забиваемых свай;

уменьшение расходов на погрузочно-разгрузочные и транспортные операции;

возможность сокращения процента армирования элементов, который определяется расчетом сваи на прочность от нагрузки собственного веса.

Наиболее широко в строительстве применяют стыковые соединения в виде металлических обойм.

Для обеспечения равновеликой заделки концов железобетонных элементов в обойме последняя по высоте разделена диафрагмой на две разные части, кроме того, эта диафрагма-прокладка при забивке сглаживает влияние местных неровностей, распределяет удар по поверхности торцов и уменьшает потери энергии удара в стыке.

Пирамидальные - без поперечного армирования, длиной 4 - 9м, сечением 40x40 см в голове и 20x20 см у острия - обладают большой несущей способностью. Их целесообразно применять в случае, если напластование грунтов по глубине сравнительно однородно или если верхние слои грунта обладают лучшими строительными свойствами, чем нижние.

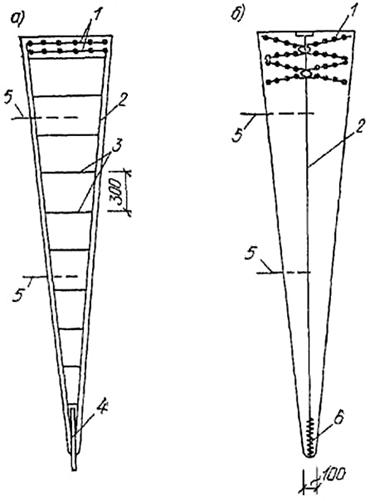

Рисунок 6.1 - Пирамидальные сваи

а - с ненапрягаемой арматурой; б - с напрягаемой арматурой; 1 - арматурные сетки головы; 2 - продольная арматура; 3 - хомуты; 4 - штырь; 5 - петля; 6 - спираль острия

Ромбовидные - дают возможность повысить их несущую способность в пучинистых грунтах.

Ромбовидная свая дополнительно уплотняет грунт нижними наклонными гранями и передает на него не только касательные, но и нормальные усилия. Благодаря этому на ромбовидные сваи можно передать более высокие нагрузки, чем на призматические, имеющие одинаковые с ромбовидными длину или объем.

Рисунок 6.2 - Современные сваи: а - ромбовидные; б - пирамидальные;

Последние десять лет развития строительной отрасли характеризуются значительным ростом капиталовложений в обновление основных средств производства. Во многом этому способствует наличие большого числа разнообразных лизинговых программ, возможность целевого кредитования и другие формы взаимодействия банков, поставщиков строительной техники и ее потенциальных покупателей. Сегодня на строительных площадках представлен широкий спектр оборудования для устройства свайных оснований - все они олицетворение того, что мы называем современными технологиями свайного фундаментостроения.

ЗАКЛЮЧЕНИЕ

Расчетно-пояснительная записка к дипломному проекту на тему «9- этажный жилой дом по ул. Добролюбова в г. Вологде» выполнена в объеме 116 печатных листов.

В дипломном проекте рассмотрены вопросы планировки здания, конструктивные решения элементов здания, решения по наружной и внутренней отделке здания.

В расчетно-конструктивном разделе произведен сбор нагрузки на фундаменты, выполнен расчет cвайного фундамента, также выполнены теплотехнические расчеты строительных конструкций.

В технологическом разделе выполнена технологическая карта на работы «0» цикла, определена потребность в необходимых материалах, инструментах и механизмах.

В организационном разделе представлен стройгенплан объекта.

В разделе по безопасности проекта выполнена разработка мероприятий по безопасному выполнению работ нулевого цикла.

В разделе НИР проекта выполнен обзор современных методов устройств свайных фундаментов.

Приложение 1 -Физико-механические свойства грунтов

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. СП 118.13330.2012. Свод правил. Общественные здания и сооружения: актуализированная редакция СНиП 31-06-2009: утв. Минрегион России 29.12.2011 № 635/10. - Введ. 01.01.2013 .-Москва: ФГУП ЦПП, 2014-21 с.

. СНиП 21-01-97*. Строительные нормы и правила РФ. Пожарная безопасность зданий и сооружений: актуализированная редакция СНиП 2.01.02-85* 12.02.2016 : взамен СНиП 2.01.02-85*: : утв. постановлением Минстроя России от 13.02.97 г. № 18-7. - М.: Государственные стандарты, 1997. - 50 с.

. СП 50.13330.2012. Свод правил. Тепловая защита зданий: актуализированная редакция СНиП II-3-79*: утв. Минрегион России 30.06.2012 № 265. - Введ. 01.07.2013

. СП 131.13330.2012. Свод правил. Строительная климатология: актуализированная редакция СНиП 23-01-99*: утв. Минрегион России 30.06.2012 № 275. - Введ. 01.01.2013 .-Москва: ФГУП ЦПП, 2014-123 с.

. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного натяжения арматуры (к СП 52-101-2003): ). ЦНИИПромзданий, НИИЖБ.-М.: ОАО "ЦНИИПромзданий, 2005. - 214 л.

. СП 20.13330.2011. Свод правил. Нагрузки и воздействия: утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря 2010 г. № 787 и введен в действие с 20 мая 2011 г. - Взамен СНиП 2.01.07-85*; введ. 01.01.87. - М.: ГП ЦПП № 1996 ГУП ЦПП № 2003. - 85 с.

. СП 16.13330.2011. Свод правил. Стальные конструкции: актуализированная редакция СНиП II-23-81; утв. Минрегион России 27.12* № 791. - Введ. 20.05.2011 .

8. СП 70.13330.2012. Свод правил. Несущие и ограждающие конструкции: актуализированная редакция СНиП 3.03.01-87; утв. приказом Федерального агентства по строительству и жилищно-коммунальному хозяйству (Госстрой) 25.12. 12 N 109/ГС <http://docs.cntd.ru/document/456000067>.- Введ 01.07.13.

. СП 82-101-98. Свод правил по проектированию и строительству. Приготовление и применение растворов строительных: актуализированная редакция СН 290-74: приняты и введ. 17.06.98 Госстроем России № АБ-20-218/12. - М: Стройиздат, 1998 - 35 л.

. СНиП 1.04.03.85* Часть II .Строительные нормы и правила РФ. Нормы продолжительности строительства зданий и сооружений: актуализированная редакция СН 440-79: приняты и введ. 17.04.85 Госстроем СССР и Госпланом СССР № 51/90 - М: Стройиздат, 1985 - 234 л.

. ГОСТ 12.1.046-85. Нормы освещения строительных площадок. - Взамен СН 81-80; введ. 01.01.1986. - М: Госкомитет СССР, 1986. - 14 л.

. ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажны работ. Введ. 07.01.1979. - М: Госкомитет СССР, 1979. - 5 л.

.        СНиП 3.05.06-85. Строительные нормы и правила РФ. Электротехнические устройства: актуализированная редакция СНиП III-33-76*, СН 85-74, СН 102-76*: введ.01.07.1986 - М: ВНИИ, 1986 - 34 л.

. СНиП 3.05.03-85. Строительные нормы и правила РФ. Тепловые сети:: актуализированная редакция СНиП III-30-74: введ. 01.07.1986 - М: Госстрой СССР. 1986 - 16 л.

. СНиП 3.05.04-85*. Строительные нормы и правила РФ. Наружные сети и сооружения водоснабжения и канализации: актуализированная редакция СНиП III-30-74 : введ.25.05.1990 - М: Госстройкомитет. 1990 - 33 л.

16. СП 62.13330.2011*. Свод правил. Газораспределительные системы: Утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 27.12.10 N 780 <http://docs.cntd.ru/document/902268757>.-Введ. 20.05.11.

17. СНиП 12-03-2001. Строительные нормы и правила РФ. Безопасность труда в строительстве. Часть I. Общие требования: актуализированная редакция СНиП 12-03-99* с изменением № 1: введ. 01.09.01 - - М: Стройиздат, 2001 - 48 л.

. СНиП 12-04-2002. Строительные нормы и правила РФ. Безопасность труда в строительстве. Часть II. Строительное производство: актуализированная редакция разделов 8-18 СНиП III-4-80*, ГОСТ 12.3.035-84, ГОСТ 12.3.038-85, ГОСТ 12.3.040-86: введ. 01.01.03 - М: Стройиздат, 2001 - 34 л.

. СНиП 3.01.01-85*. Строительные нормы и правила РФ. Организация строительного производства: введ. 01.01.86 - М.: ЦИТП Госстроя ССР, 1985.-56 л.

20. СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты: Утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.11 N 635/2 <http://docs.cntd.ru/document/499054106>.-Введ. 01.12.13.

. СП 28.13330.2012. Свод правил. Защита строительных конструкций и сооружений от коррозии: Утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.11 N 625 <http://docs.cntd.ru/document/499060680> .-Введ. 01.01.13.

. СНиП 3.04.01-87. Строительные нормы и правила РФ. Изоляционные и отделочные материалы: актуализированная редакция СНиП III-20-74*, СНиП III-21-73*, СНиП III-В.14-72; ГОСТ 22753-77, ГОСТ 22844-77, ГОСТ 23305-78: введ. 01.07.88 - М.: ЦНИИОМТ СССР, 1988. - 41 л.

. СП 63.13330.2012. Свод правил. Бетонные и железобетонные конструкции: Утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.11 N 635/8 <http://docs.cntd.ru/document/499060685> .-Введ. 01.01.13.

. СП 128.13330.2012. Свод правил. Алюминиевые конструкции: Утв. приказом Министерства регионального развития Российской Федерации (Минрегион России) 29.12.11 N 619 <http://docs.cntd.ru/document/499060678> .-Введ. 01.01.13.

25.     Единые нормы и правила. ЕНИР. Сборник Е1. Внутрипостроечные транспортные работы/Госстрой СССР. - М.: Прейскурантиздат, 1987. - 40с.

.   Единые нормы и правила. ЕНИР Сборник Е3. Каменные работы/Госстрой СССР. - М.: Стройиздат,1987. - 30с.

.   Единые нормы и правила. ЕНИР Сборник Е4. Вып. 1 Здания и промышленные сооружения. Монтаж сборных и устройствомонолитных железобетонных конструкций/Госстрой СССР. - М.: Стройиздат,1987. - 72с.

28. Горев, В.В. Металлические конструкции. В 3 т. Т.2. Конструкции зданий: учеб. для строит. вузов / В.В. Горев, Б.Ю. Уваров, В.В. Филиппов, Г.И. Белый и др.; Под ред. В.В. Горева - М.: Высш. шк., 2002. - 528 с., ил.

. Ищенко, И.И. Каменные работы: учебн. для проф.-техн. училищ / И.И. Ищенко. - М.: Высш. шк., 1982. - 240 с., ил.

. Трущев, А.Г. Пространственные металлические конструкции: учеб. пособие для вузов / А.Г. Трущев - М.: Стройиздат, 1983. - 215 с., ил.

.        ГОСТ 530-2012. Кирпич и камни керамические. Общие технические условия. введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

.        Архитектура гражданских и промышленных зданий. В 4т. Учеб. Для вузов. Т4. Общественные здания. Под ред. В.М.Предтеченского.-М.: Стройиздат, 1977.-107с.

.        Теличенко, В.И. Технология зданий и сооружений: учеб. для строит. вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус - М.: Высш. шк., 2004. - 446 с., ил.

.        Теличенко, В.И. Технология строительных процессов. В 2 ч. Ч. 1: учеб. Для строит. вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус - М.: Высш. шк., 2005. - 392 с., ил.

.        Теличенко, В.И. Технология строительных процессов. В 2 ч. Ч. 2: учеб. Для строит. вузов / В.И. Теличенко, О.М. Терентьев, А.А. Лапидус - М.: Высш. шк., 2005. - 392 с., ил.

.        Дикман, Л.Г. Организация и планирование строительного производства. Управление строительными организациями, основами АСУ: Учебник для строительных вузов и фак. / Л.Г. Дикман - М.: Высш. шк., 1988.-559 с.

. Конструкции гражданских зданий: Учебн. пособие для вузов/ Т.Г. Маклакова, С.М. Нанасов, Е.Д. Бородай и др.; Под ред. Т.Г, Маклаковой.- М.: Стройиздат, 1986.- 135 с.

. Бондаренко, В.М. Железобетонные и каменные конструкции: Учеб. для вузов / В.М. Бондаренко, Д.Г. Суворкин - М.: Высш. шк., 1987. - 384 с.: ил.

39. СП 24.13330.2011. Свод правил. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85. УТВЕРЖДЕН приказом Министерства регионального развития Российской Федерации (Минрегион России) от 27 декабря 2010 г. N 786 <http://docs.cntd.ru/document/902268763> и введен в действие с 20 мая 2011 г.

. ГОСТ 17.5.3.04-83. Охрана природы. -Введ.01.07.1984. М.: Стройиздат, 1983. - 7 с.

. СНиП III-10-75. Строительные норма и правила. Часть Ill Правила производства и приемки работ. Глава 10.Благоустройство территории. Утв. постановлением Государственного комитета Совета Министров СССР по делам строительства от 25 сентября1975 г. № 158.
