Противорадиационные укрытия должны обеспечивать защиту укрывае-
мых людей от поражающих факторов ядерного взрыва и ослаблять уровень гамма-радиации не менее чем в 100 раз.
За эксплуатацию убежищ ответственность несет руководитель соответст-
вующей организации. Руководитель назначает ответственных лиц – комендан-
тов, которые с личным составом, закрепленным за данным укрытием, готовят убежища к приему людей.
На каждое убежище составляется план, карта привязки к местности и схема путей эвакуации людей из убежища. Эти документы хранятся непосред-
ственной в убежищах, а второй экземпляр – в штабе ГО.
В убежищах, имеющих тамбур-шлюзы, шлюзование укрываемых осуще-
ствляется под руководством специальных контролеров по обслуживанию убе-
жищ. При этом внутренняя дверь тамбур-шлюза закрывается, а внешняя откры-
вается. После заполнения тамбура людьми – наоборот: внутренняя открывается,
а внешняя закрывается.
Выход укрываемых из убежища производится по сигналу «Отбой воз-
душной тревоги», подаваемому по истечении установленного срока действия отравляющих веществ или при эвакуации в случае разрушения убежища.
3. ХАРАКТЕРИСТИКА ИССЛЕДУЕМОГО УБЕЖИЩА И ЕГО
ФИЛЬТРОВЕНТИЛЯЦИОННОЙ УСТАНОВКИ
Исследуемое убежище расположено в подвальном помещении главного корпуса ВГЛТА. Оно относится к III-му классу и способно выдерживать давле-
ние ударной волны до 3 кг/см2. Это убежище обладает малой вместимостью (до
300 человек) и обеспечено промышленной фильтровентиляционной установ-
кой, которая может работать как в режиме чистой вентиляции, так и в режиме фильтровентиляции.

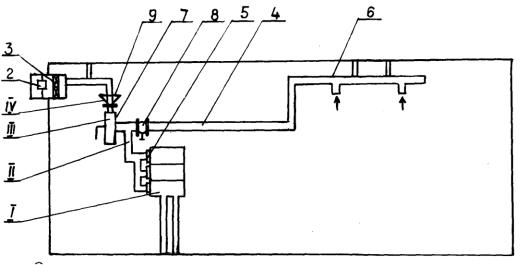

Система воздухоснабжения и воздухоочистки помещения убежища вклю-
чает (рис. 1): фильтровентиляционный аппарат (ФВА-49) 1, состоящий из
7
фильтров-поглотителей ФП-100 I, сдвоенного герметичного клапана II, элек-
троручного вентилятора ЭРВ-49 III и расходомера воздуха IV. Кроме того, в
систему воздухоснабжения и воздухоочистки входят: противовзрывное устрой-
ство 2, противопыльные фильтры 3, герметичные воздуховоды 4, фланцевые соединения 5, воздухоразводящая сеть 6, электроручной вентилятор 7, герме-
тичные клапаны воздуха 8, расходомер воздуха 9.
Рис. 1. Система воздухоснабжения убежища Очистка воздуха, подаваемого в убежище, осуществляется в фильтрах-
поглотителях типа ФП-100, ФП-100У, ФП-300 и др. Загрязненный воздух пода-
ется в фильтр через центральный канал, проходит через картонный фильтр и слой угля – катализатора, где очищается от вредных примесей и выходит через боковое отверстие. Производительность фильтра-поглотителя зависит от его геометрических размеров (табл. 1).
|
|
|
|
|
|
Таблица 1 |
|
|
Основные характеристики фильтров-поглотителей |
|
|
||||
|
|
|
|
|
|
|
|
Марка фильтра- |
Масса, |
Размеры, мм |
Сопротивление, |
|
Производи- |
|
|
поглотителя |
кг |
диаметр |
высота |
мм вод. ст. |
|
тельность, м3/ч |
|
ФП-100 |
60…70 |
550 |
507 |
40…45 |
|
100 |
|
ФП-100У |
56…66 |
545…550 |
507 |
40…45 |
|
100 |
|
ФП-300 |
65…75 |
580 |
610 |
85 |
|
300 |
|
Фильтры-поглотители обычно собираются в цилиндры по 2-3 единицы в каждом. Оборудование цилиндра более чем из 3 единиц фильтров не рекомен-
дуется, так как в этом случае пропускная способность системы воздухоснабже-
8
ния резко снижается. В случае необходимости подачи в убежище большого ко-
личества воздуха фильтры устанавливают в параллельные колонны и соединя-
ют между собой специальными трубопроводами.
Приток наружного воздуха в убежище осуществляется с помощью венти-
ляторов с электрическим или ручным приводом.
4.ПОРЯДОК ПРОВЕДЕНИЯ РАБОТЫ
4.1Исследование количества воздуха, подаваемого в убежище
врежиме чистой вентиляции
1Установить сдвоенный герметичный клапан в положение режима чис-
той вентиляции.
2Включить электрический двигатель вентилятора.
3Определить с помощью расходомера количество воздуха, подаваемого в помещение.
4Занести результаты измерений в табл. 2.
5Выключить электрический двигатель вентилятора.
6Привести в движение ручной привод вентилятора.
7Определить с помощью расходомера количество воздуха, подаваемого в помещение.
8Занести результаты измерений в табл. 2.
4.2Исследование количества воздуха, подаваемого в убежище
врежиме фильтровентиляции
1Установить сдвоенный герметичный клапан в положение режима фильтровентиляции.
2Включить электрический двигатель вентилятора.
3Определить с помощью расходомера количество воздуха, подаваемого в помещение.
4Занести результаты измерений в табл. 3.
5Выключить электрический двигатель вентилятора.
9
6Привести в движение ручной привод вентилятора.
7Определить с помощью расходомера количество воздуха, подаваемого в помещение.
8Занести результаты измерений в табл. 3.
|
|
|
|
|
|
Таблица 2 |
|
Режим чистой вентиляции |
|
||||
№ опыта |
Объем подаваемого воздуха, V, |
Количество укрываемых людей, |
||||
|
м3/час |
|
n, чел. |
|
||
|
Электрический |
|
Ручной |
Электрический |
|
Ручной |
|
привод |
|
привод |
привод |
|
привод |
1 |
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3 |
|
|
|
Режим фильтровентиляции |
|||||||
№ |
|
Объем подаваемого воздуха, V, м3/ч |
Количество укрываемых |
|||||||
опыта |
|
|
|
|
|
|
|
людей, n, чел. |
||
|
|
Электрический |
|
Ручной привод |
Электрический |
Ручной привод |
||||
|
|
привод |
|
|
|
|
|
|
привод |
|
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
Количество людей n, которые могут укрыться в убежище, определяется |
|||||||||
следующим образом. |
|
|
|
|
|
|
|
|
||
|
1) При подаче воздуха в режиме чистой вентиляции с использованием: |
|||||||||
|
электрического привода n= |
VЧ .В.Э. |
, |
(1) |
||||||
|
|
|
||||||||
|
|
|
|
|
VЧ .В.У . |
|
|
|||
|
|
ручного привода n= |
VЧ .В.Р. |
, |
|
(2) |
||||
|
|
|
||||||||
|
|
|
VЧ .В.У . |
|
|
|||||
где VЧ.В.Э. – объем воздуха, подаваемого в убежище в режиме чистой вентиля- |
||||||||||
ции с помощью электрического привода; |
|
|
||||||||
|
VЧ.В.Р. – объем воздуха, подаваемого в убежище в режиме чистой вентиля- |
|||||||||
ции с помощью ручного привода; |
|
|
||||||||
|
VЧ.В.У. –объем воздуха, необходимого одному укрываемому в режиме чис- |
|||||||||
той вентиляции (7 м3). |
|
|
|
|
|
|
|
|
||
|
2) При подаче воздуха в режиме фильтровентиляции с использованием: |
|||||||||
|
электрического привода n= |
VФ.В.Э. |
, |
(3) |
||||||
|
|
|||||||||
|
|
|
|
|
VФ.В.У . |
|
|
|||
|
|
|
10 |
ручного привода n= |
VФ.В.Р. |
, |
(4) |
|
|||
VФ.В.У . |
|
|
|
где VФ.В.Э. – объем воздуха, подаваемого в убежище в режиме фильтровентиля-
ции с помощью электрического привода;
VФ.В.Р. – объем воздуха, подаваемого в убежище в режиме фильтровенти-
ляции с помощью ручного привода;
VФ.В.У. –объем воздуха, требуемый на одного укрываемого в режиме фильтровентиляции (2 м3).
5. ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ВЫПОЛНЕНИИ
ЛАБОРАТОРНОЙ РАБОТЫ
1. При замере объема воздуха, подаваемого в убежище, необходимо об-
ращать внимание на исправность выключателей и электрооборудования.
2. При работе фильтровентиляционного оборудования с электрическим приводом необходимо контролировать фиксацию ручного привода во избежа-
ние его поломки.
6. КОНТРОЛЬНЫЕ ВОПРОСЫ
1Что называется коллективными средствами защиты?
2Как классифицируются коллективные средства защиты?
3Какие основные требования предъявляются к убежищам?
4Кто несет ответственность за состояние убежища?
5Какое оборудование используется в убежище?
6Что понимается под фильтром-поглотителем?
7Какие существуют режимы воздухоснабжения убежища?
8Какие основные агрегаты и узлы входят в систему воздухоснабжения убежища?
